Kerzenfiltergehäuse
Edelstahl-Gehäuse
Infiltec® entwickelt, produziert und vertreibt Edelstahlfiltergehäuse aus 1.4301, 1.4401 und 1.4571 Edelstahl für die Prozessfiltration von Flüssigkeiten in verschiedenen Anwendungsbereichen der Industrie.
Die Gehäuse sind für Betriebsdrücke von bis zu 25 bar und bis zu 300 °C maximaler und -10 °C minimaler Betriebstemperatur ausgelegt. Es stehen Ein- und Mehrplatzgehäuse für die Beutelgrößen 1 und 2 sowie Kerzenlängen von 10“ bis 40“ bereit. Die Durchflussleistung kann bis zu 40 m³/h erreichen.
Die Gehäuse sind für Betriebsdrücke von bis zu 25 bar und bis zu 300 °C maximaler und -10 °C minimaler Betriebstemperatur ausgelegt. Es stehen Ein- und Mehrplatzgehäuse für die Beutelgrößen 1 und 2 sowie Kerzenlängen von 10“ bis 40“ bereit. Die Durchflussleistung kann bis zu 40 m³/h erreichen.
Anwendungen
- Anlagentechnik, Analysetechnik
- Labortechnik, Lasertechnik
- Prozesstechnik
Eigenschaften & Vorteile
- Hohe Abscheideeffizienz
- Lange Standzeiten
- Verschiedenste Gehäuse- und Filtermaterialien
Einfachgehäuse
Causa® Kerzenfiltergehäuse Typ TRA
Causa® Kerzenfiltergehäuse Typ TRA sind mit Überwurfmutter und Ablass ausgestattet. Die Filtergehäuse bestehen aus einem gefrästen Filterkopf aus Edelstahl 1.4404 und einem Filtersumpf aus Edelstahl 1.4571
• aus Edelstahl 1.4404 und 1.4571 • Durchfluss: 1 l/min bis 60 l/min • Anschlüsse Innengewinde G 3/4″ oder G 1″ • Ablass Innengewinde G 3/8" • Entlüftung Innengewinde G 1/8" • Pmax: 16 bar; Tmax: 200 °C • für 5", 9", 10", 19" und 20"-Filterkerzen • besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird
• aus Edelstahl 1.4404 und 1.4571 • Durchfluss: 1 l/min bis 60 l/min • Anschlüsse Innengewinde G 3/4″ oder G 1″ • Ablass Innengewinde G 3/8" • Entlüftung Innengewinde G 1/8" • Pmax: 16 bar; Tmax: 200 °C • für 5", 9", 10", 19" und 20"-Filterkerzen • besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird
Hochdruck-Einfachgehäuse

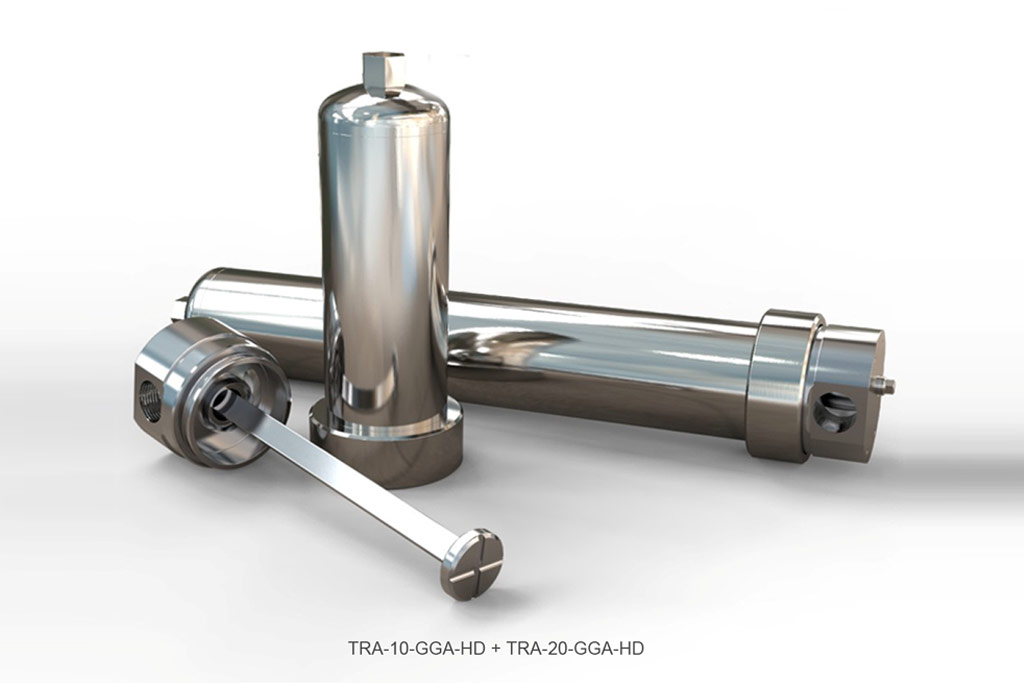

Causa® Kerzenfiltergehäuse Typ TRA-HD
Die zweiteiligen Edelstahl-Filtergehäuse der Baureihe TRA mit Schraubverschluss können sowohl für die Reinigung von Flüssigkeiten als auch von Gasen bis 40 bar verwendet werden. Durch die Vielzahl der einsetzbaren Filterelemente
ergibt sich ein breiter und vielseitiger Anwendungsbereich.
• Gehäuse aus 1.4404 (Kopf) und 1.4571 Edelstahl (Sumpf) • Durchfluss: 1 l/min bis 60 l/min • Anschlüsse Innengewinde G 3/4″ oder G 1″ • Ablass Innengewinde G 3/8" • Entlüftung Innengewinde G 1/8" • Hoher Betriebsdruck bis 40 bar • Hohe Temperaturbeständigkeit von 200 °C (abhängig von Medium und Dichtungsmaterial) • für 5", 9", 10", 19" und 20"-Filterkerzen • besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird.
• Gehäuse aus 1.4404 (Kopf) und 1.4571 Edelstahl (Sumpf) • Durchfluss: 1 l/min bis 60 l/min • Anschlüsse Innengewinde G 3/4″ oder G 1″ • Ablass Innengewinde G 3/8" • Entlüftung Innengewinde G 1/8" • Hoher Betriebsdruck bis 40 bar • Hohe Temperaturbeständigkeit von 200 °C (abhängig von Medium und Dichtungsmaterial) • für 5", 9", 10", 19" und 20"-Filterkerzen • besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird.
Einfachgehäuse
Causa® Kerzenfiltergehäuse Typ TRB
Causa® Kerzenfiltergehäuse Typ TRB sind mit Überwurfmutter und Ablass ausgestattet. Die Filtergehäuse bestehen aus einem 1.4301 Edelstahl Druckguss-Filterkopf und einem 1.4571 Edelstahl Filtersumpf.
• aus Edelstahl 1.4301 und 1.4571 • Durchfluss: 1 l/min bis 60 l/min • Anschlüsse Innengewinde G 3/4″ oder G 1″ • Ablass Innengewinde G 3/8" • Entlüftung Innengewinde G 1/8" • Pmax: 16 bar; Tmax: 200 °C • für 5", 9", 10", 19" und 20"-Filterkerzen • besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird
• aus Edelstahl 1.4301 und 1.4571 • Durchfluss: 1 l/min bis 60 l/min • Anschlüsse Innengewinde G 3/4″ oder G 1″ • Ablass Innengewinde G 3/8" • Entlüftung Innengewinde G 1/8" • Pmax: 16 bar; Tmax: 200 °C • für 5", 9", 10", 19" und 20"-Filterkerzen • besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird
Einfachgehäuse
Causa® Kerzenfiltergehäuse Typ TSA/TSB
Causa® Kerzenfiltergehäuse Typ TSA/TSB dichten durch Ihre flexible Filteraufnahme auch dann ab, wenn die Kerzenlänge um einige Millimeter abweicht. In Causa® Kerzenfiltergehäuse Typ TSA/TSB können DOE Kerzen genauso eingesetzt werden, wie Kerzen mit Code 8 Adapter oder – unter Verwendung eines Distanzhalters – Kerzen mit Code 3 Adapter.
• Edelstahl 1.4301 oder 1.4401 • Durchfluss: 1 l/min bis 60 l/min • Anschluss: G 1″ • Pmax: 25 bar; Tmax: 200 °C • für Filterkerzen 5″ bis 20″ • variable Filteraufnahme
• Edelstahl 1.4301 oder 1.4401 • Durchfluss: 1 l/min bis 60 l/min • Anschluss: G 1″ • Pmax: 25 bar; Tmax: 200 °C • für Filterkerzen 5″ bis 20″ • variable Filteraufnahme
Einfachgehäuse
Causa® Kerzenfiltergehäuse Typ TCA/TCB
Causa® Kerzenfiltergehäuse Typ TCA/TCB dichten durch Ihre flexible Filteraufnahme auch dann ab, wenn die Kerzenlänge um einige Millimeter abweicht. In Causa® Kerzenfiltergehäuse Typ TCA/TCB können DOE Kerzen genauso eingesetzt werden, wie Kerzen mit Code 8 Adapter oder – unter Verwendung eines Distanzhalters – Kerzen mit Code 3 Adapter. Causa® Kerzenfiltergehäuse Typ TCA/TCB sind mit Klammerschnellverschluss ausgestattet
• Edelstahl 1.4301 oder 1.4401 • Durchfluss: 1 l/min bis 60 l/min • Anschlsss: Rp 1“ (BSPT) Innengewinde • Pmax: 25 bar; Temperaturbereich: -10 °C bis 80 °C • für Filterkerzen 5″ bis 30″ • mit Klammerschnellverschluss • wahlweise für Aufnahme von Code 7, Code 3 oder Code 8-Filterkerzen
• Edelstahl 1.4301 oder 1.4401 • Durchfluss: 1 l/min bis 60 l/min • Anschlsss: Rp 1“ (BSPT) Innengewinde • Pmax: 25 bar; Temperaturbereich: -10 °C bis 80 °C • für Filterkerzen 5″ bis 30″ • mit Klammerschnellverschluss • wahlweise für Aufnahme von Code 7, Code 3 oder Code 8-Filterkerzen
Mehrfachgehäuse; Pharma + Getränke
Causa® Kerzenfiltergehäuse Typ CHP
Die CHP-Serie wurde für die Filtration von Getränken (z.B. Bier, Wein, Säfte) entwickelt. Maßgeblich waren dabei die Sicherheit des Filtrationsprozesses sowie die unkomplizierte Bedienbarkeit. Gemäß Druckgeräterichtlinie 2014/68 sind die Gehäuse für die Fluidgruppe 2 bis 10 bar zugelassen.
• Edelstahl 1.4404 • Anschlüsse: DIN 11851 Außengewinde DN25/DN40 • Ablässe: TC 1"/TC 1,5" | Entlüftung: TC 1,5" • Pmax: 10 bar; Tmax: 150 °C • für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 1, 3, 5, 8, 12, 18, 24, 30 • Dichtung: Silikon, EPDM, FKM, FEP | Elementaufnahme Code 7 oder Code 8 • Rauheitswert innen: Ra < 0,8 µm, Elektropolierung auf Anfrage
• Edelstahl 1.4404 • Anschlüsse: DIN 11851 Außengewinde DN25/DN40 • Ablässe: TC 1"/TC 1,5" | Entlüftung: TC 1,5" • Pmax: 10 bar; Tmax: 150 °C • für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 1, 3, 5, 8, 12, 18, 24, 30 • Dichtung: Silikon, EPDM, FKM, FEP | Elementaufnahme Code 7 oder Code 8 • Rauheitswert innen: Ra < 0,8 µm, Elektropolierung auf Anfrage
Mehrfachgehäuse
Causa® Kerzenfiltergehäuse Typ CVO
Die CVO-Serie wurde für Anwendungsbereiche entwickelt, in denen ein robustes Industriefiltergehäuse benötigt wird, das einfach zu bedienen und zu reinigen ist. Die V-Band-Klemme gewährleistet einen hohen Sicherheitsstandard. Typische Einsatzfelder sind Wasseraufbereitung und Grob- oder Vorfiltration. Gemäß Druckgeräterichtlinie 2014/68 sind die Gehäuse für die Fluidgruppe 2 bis 10 bar zugelassen.
• Edelstahl AISI 316L (Bauteile mit Fluidberührung), AISI 304 (Bauteile ohne Fluidberührung) • Anschlüsse: BSP 2“, 21/2“, 3“ Außengewinde; Flansche EN1092-1 DN50, DN65, DN80 • Ablässe: BSP 1/2“ Innengewinde | Entlüftung: BSP 1/2“ Innengewinde • Pmax: 10 bar; Tmax: 90 °C • für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 3, 5, 8, • Dichtung: EPDM, Silikon | Elementaufnahme Code 7, Code 8, DOE
• Edelstahl AISI 316L (Bauteile mit Fluidberührung), AISI 304 (Bauteile ohne Fluidberührung) • Anschlüsse: BSP 2“, 21/2“, 3“ Außengewinde; Flansche EN1092-1 DN50, DN65, DN80 • Ablässe: BSP 1/2“ Innengewinde | Entlüftung: BSP 1/2“ Innengewinde • Pmax: 10 bar; Tmax: 90 °C • für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 3, 5, 8, • Dichtung: EPDM, Silikon | Elementaufnahme Code 7, Code 8, DOE
Mehrfachgehäuse
Causa® Kerzenfiltergehäuse Typ CVL
Die CVL-Serie wurde für Anwendungsbereiche entwickelt, in denen ein robustes Industriefiltergehäuse benötigt wird, das einfach zu bedienen und zu reinigen ist. Die V-Band-Klemme gewährleistet einen hohen Sicherheitsstandard, während die höhenverstellbaren Beine die Aufstellung erleichtern. Typische Einsatzfelder sind Wasseraufbereitung und Grob- oder Vorfiltration. Gemäß Druckgeräterichtlinie 2014/68 sind die Gehäuse für die Fluidgruppe 2 bis 10 bar zugelassen.
• Edelstahl AISI 316L (Bauteile mit Fluidberührung), AISI 304 (Bauteile ohne Fluidberührung) • Anschlüsse: BSP 2“, 21/2“, 3“ Außengewinde; Flansche EN1092-1 DN50, DN65, DN80 • Ablässe: BSP 1/2“ Innengewinde | Entlüftung: BSP 1/2“ Innengewinde • Pmax: 10 bar; Tmax: 90 °C • für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 3, 5, 8, • Dichtung: EPDM, Silikon | Elementaufnahme Code 7, Code 8, DOE
• Edelstahl AISI 316L (Bauteile mit Fluidberührung), AISI 304 (Bauteile ohne Fluidberührung) • Anschlüsse: BSP 2“, 21/2“, 3“ Außengewinde; Flansche EN1092-1 DN50, DN65, DN80 • Ablässe: BSP 1/2“ Innengewinde | Entlüftung: BSP 1/2“ Innengewinde • Pmax: 10 bar; Tmax: 90 °C • für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 3, 5, 8, • Dichtung: EPDM, Silikon | Elementaufnahme Code 7, Code 8, DOE
Mehrfachgehäuse
Causa® Kerzenfiltergehäuse Typ CMA/CMB
Die Mehrfach-Kerzenfiltergehäuse Causa® Kerzenfiltergehäuse Typ CMA/CMB sind wirtschaftlich in der Anschaffung und einfach zu bedienen.
• Edelstahl 1.4301 oder 1.4401 • Durchfluss: bis 350 l/min • Anschlüsse: Rp 11/2″ oder Rp 2″ • Pmax: 10 bar; Tmax: 100 °C • für Filterkerzen 10″ bis 30″ • variable Filteraufnahme
• Edelstahl 1.4301 oder 1.4401 • Durchfluss: bis 350 l/min • Anschlüsse: Rp 11/2″ oder Rp 2″ • Pmax: 10 bar; Tmax: 100 °C • für Filterkerzen 10″ bis 30″ • variable Filteraufnahme
Für die Dampffiltration

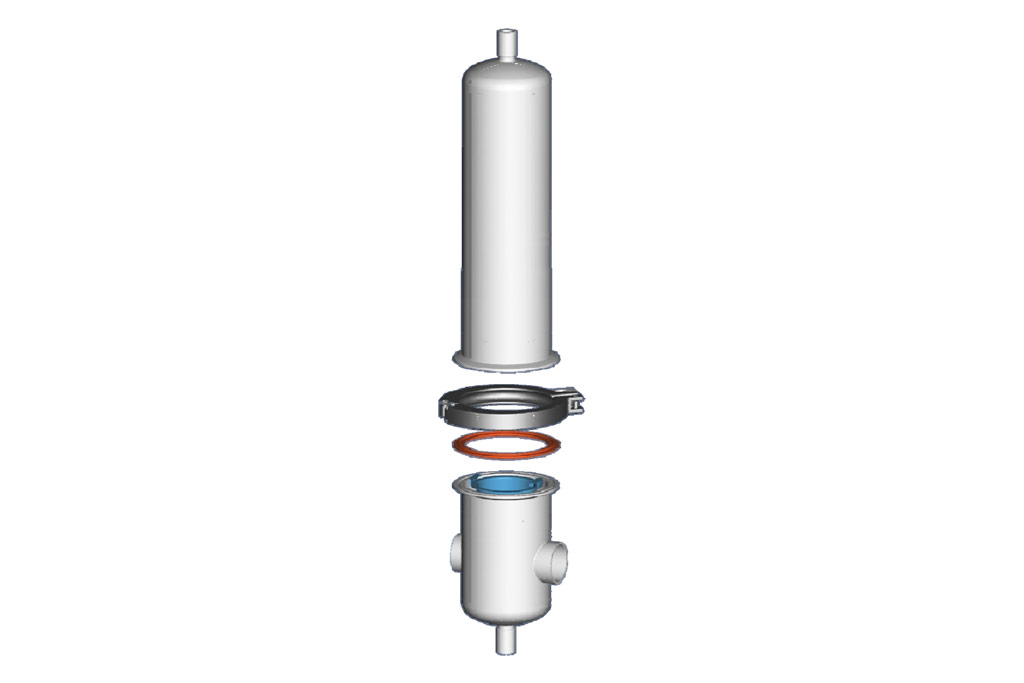

Causa® Kerzenfiltergehäuse Typ CCM
Die Edelstahl-Filtergehäuse der Baureihe CCM mit Spannklammerverschluß sind sowohl für die Reinigung bzw. Sterilfitation von Dampf und Gasen entwickelt worden. Sie sind dampfsteriliesrbar und können bauformbedingt kondensierten Dampf unterhalb des Filtereinsatzes sammeln. Die Oberflächen sind für den Einsatz in der Pharma– und Lebensmittelindustrie geeignet. Durch die Vielzahl der einsetzbaren Filterelemente ergibt
sich ein breiter und vielseitiger Anwendungsbereich.
• Gehäuse aus Edelstahl 316L • Anschlüsse Sanitary Clamp 1 1/2“ • Ablass Innengewinde G 1/4“ Innengewinde • Integrierte Entlüftung G 1/4“ Innengewinde • Hohe Temperaturbeständigkeit von 150°C • Hoher Betriebsdruck von 10 bar • Sonderzubehör auf Anfrage
• Gehäuse aus Edelstahl 316L • Anschlüsse Sanitary Clamp 1 1/2“ • Ablass Innengewinde G 1/4“ Innengewinde • Integrierte Entlüftung G 1/4“ Innengewinde • Hohe Temperaturbeständigkeit von 150°C • Hoher Betriebsdruck von 10 bar • Sonderzubehör auf Anfrage
Infiltec® Produkte
Infiltec® verfügt über eine eigene Entwicklungsabteilung, eigene Konstrukteure, umfangreiche Messtechnik, modernste CNC-Bearbeitungszentren, eine Sinterei und eine Endmontage inklusive Reinraum der ISO Klasse 7 (gemäß ISO 14644-1 / US Fed Std 209E 10) und Laminarflow-Arbeitsplätzen der ISO Klasse 5 (gemäß ISO 14644-1 und US Fed Std 209E 10). Durch die Konzentration auf die Entwicklung und Fertigung kundenspezifischer Filtrations-, Adsorptions- und Separationslösungen, hat Infiltec Prozesse, Verfahren sowie die entsprechenden Abläufe optimiert. Der Übergang von Entwicklung zur Serienfertigung ist somit gegeben.
Top Qualität "Made in Germany"
Der Erfolg des Unternehmens erklärt sich durch ständige Anpassung der Produktlinie und deren Produktion an Marktbedürfnisse. Nur damit, durch hohe Produktqualität und sehr hoher Fertigungstiefe kann Infiltec® am Martk bestehen und sich gegen Konkurenten durchsetzen. Ein weiterer wichtiger Erfolgsfaktor ist die eigene Fertigung, die Infiltec in Speyer unterhält.
Gerade in Hinblick auf die Lieferkettenproblematik, ist es ein wichtiges Alleinstellungsmerkmal, zum Beispiel Druckausgleichsfilter für Scheinwerfersysteme vollständig in Deutschland fertigen zu können.
Gerade in Hinblick auf die Lieferkettenproblematik, ist es ein wichtiges Alleinstellungsmerkmal, zum Beispiel Druckausgleichsfilter für Scheinwerfersysteme vollständig in Deutschland fertigen zu können.
Beispiele
Entwicklung
- Adsorber-Gehäuse in diversen Varianten
- Besonders robuste Abluftfilter aus unterschiedlichen Materialien
- Diverse Filtergehäuse und Filterelemente
- Filerelemente und Formteile Polysintec®
- Komplette Filteranlagen in unterschiedlichen Bereichen
- Partikelfilter in unterschiedlichen Ausführungen
