Druckausgleichsfilter

Durch Betrieb und Temperaturschwankungen entstehen in hermetisch geschlossenen Gehäusen elektronischer und elektro-mechanischer Bauteile Über- und Unterdruck. Mit dem Abkühlen dieser Bauteile bewirkt insbesondere der Unterdruck das Eindringen von Partikeln und Wasser. Druckausgleichsfilter nivellieren Druckunterschiede und verhindern, dass Wasser und Schmutz ins Gehäuse gelangen.

Infiltec® entwickelt und fertigt in Speyer Druckausgleichselemente (O-Ringe/Form-Ringe, die mit funktionellen Membranen verbunden werden), Druckausgleichsmembranen (Funktionelle, selbstklebende Membranen) sowie Druckausgleichsclip- und -Schraubfilter (Druckausgleichslemente in einem Beatmungsgehäuse, das durch Clip oder Schraubverbindung mit dem zu belüftenden Bauteil verbunden wird).

Durch die hohe Angebotsbreite und -Tiefe hat Infiltec® Entwicklungs- und Fertigungserfahrung mit Kunden aus unterschiedlichen Branchen: Von Automotive, über die Beleuchtungsindustrie, bis hin zum Industrieausrüsterbereich.

Für die Herstellung der Druckausgleichsfilter verarbeitet Infiltec® unterschiedliche Materialien und ausgewählte Membranen mittels spezieller Fertigungsverfahren. Dadurch können die Druckausgleichselemente insbesondere hinsichtlich Hydrophobität, Oleophobität, Luftdurchsatz und Wassereintrittspunkt den Kundenwünschen angepasst werden.

Infiltec Druckausgleichsfilter
Sie haben Fragen zu den Druckausgleichselementen und Druckausgleichsmembranen oder können nichts für Ihre Ansprüche finden?

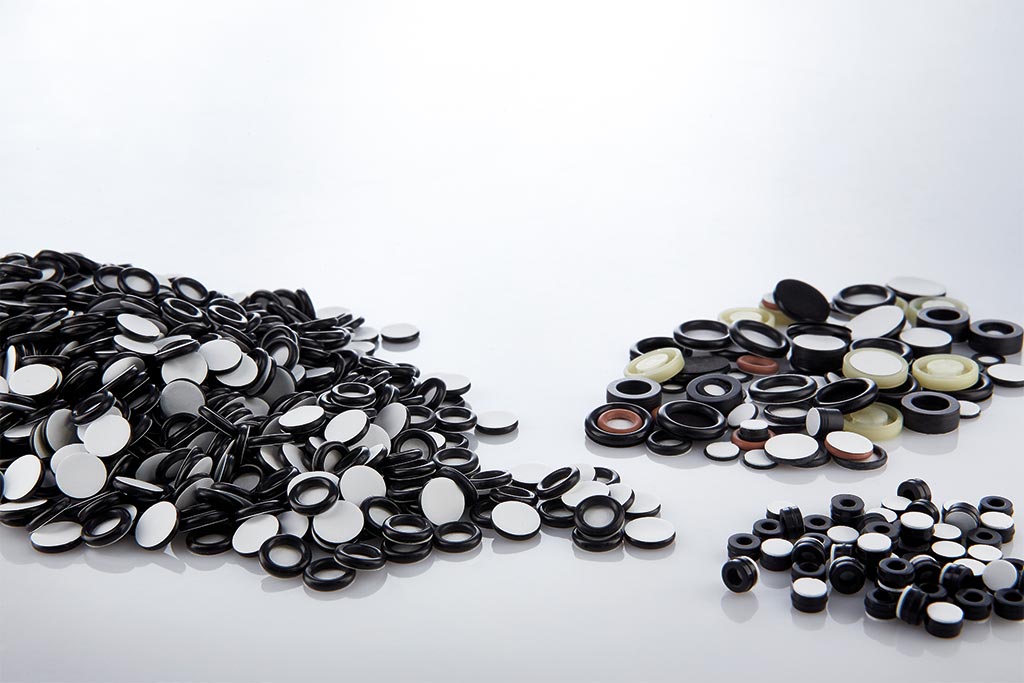

Formringgebundene Druckausgleichselemente

Ein Druckausgleichselement (DAE) besteht aus einer hydrophob-oleophoben Membran, welche mit einem entsprechenden Dichtelement (zum Beispiel einem O-Ring oder einem Formring ) verbunden ist. Es minimiert störende Einflüsse durch Wasser und Partikeln beim Be- und Entüften von geschlossenen Bauteilen, reduziert den Handhabungsaufwand und ist eine ökonomische Lösung.

Infiltec® verbindet modernste Membranen mit jeder vom Kunden geforderten Dichtung. Durch die ausgereifte Verbindungstechnik, lassen sich die Druckausgleichselemente über unterschiedliche Systeme fördern, lagerichtig positionieren und, falls erforderlich, zusammen mit einer Klemmscheibe automatisch abgreifen und montieren.

Um den unterschiedlichsten Kundenwünschen gerecht zu werden, fertigt Infiltec® auf unterschiedlichen Sondermaschinen zahlreiche Variationen formringgebundener Druckausgleichselemente in Größenordnungen von wenigen Hundert bis zu mehreren Millionen Bauteilen pro Jahr.

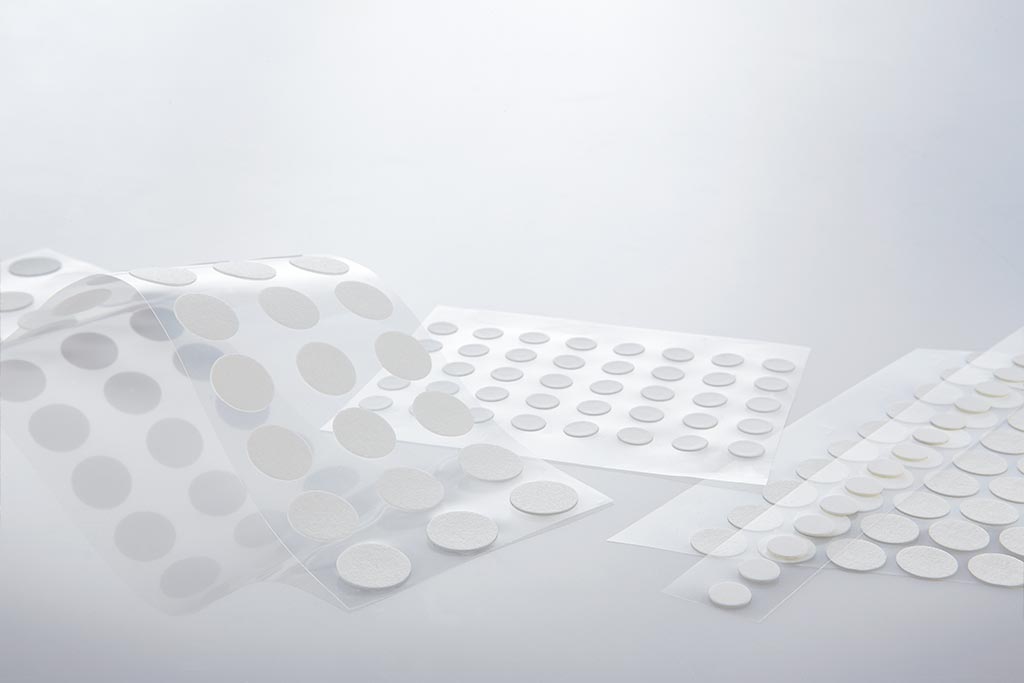

Selbstklebende Druckausgleichsmembranen

Hydrophob-oleophobe Membranen in verschiedenen Filterfeinheiten, Abmessungen und Ausführungen, versehen mit einem Kleberand, verhindern nach der Montage das Eindringen selbst kleinster Wassertropfen in zu schützende Räume. Der konstante Luftausgleich bleibt jedoch gewährleistet. Das zu belüftenden Gehäuse muss lediglich über eine entsprechende Öffnung verfügen, damit die Funktion der selbstklebenden Druckausgleichsmembran nach der Montage gesichert ist.
Infiltec® Selbstklebende Druckausgleichsmembranen verbinden so Hochleistungs-Membrantechnik mit hoher Sicherheit und minimiertem Handhabungsaufwand für den Anwender.

Um den unterschiedlichen Kundenwünschen gerecht zu werden, bietet Infiltec® verschiedene Größen der selbstklebenden Druckausgleichsmembranen und unterschiedliche Membranvarianten an. Große Serien kann Infiltec auf Sondermaschinen fertigen.

Spezifikation

Die selbstklebenden Membranen bestehen dabei im Wesentlichen aus dem PFOA- und PFOS-freien ePTFE-Membranmaterial, das vor Wasser und – je nach Oleophobität – auch vor Öl schützt, und einer Klebeschicht.

Zur Größenspezifikation wird jeweils der Durchmesser des Bauteils und der Durchmesser des für die Belüftung nutzbaren Teils der Membran angegeben.
„11 x 7“ bedeutet zum Beispiel: Das Bauteil hat einen Durchmesser von 11 mm; und der Teil der Membran, der die Belüftung gewährleistet, weist einen Durchmesser von 7 mm auf. Das heißt auch: Der Kleberand ist 2 mm stark.

Standardprogramm

Infiltec bietet im Standardprogramm folgende Größen an, von denen viele auch in kleinen Stückzahlen ab Lager verfügbar sind:

4,5 x 1,5 | 7,6 x 3,3 | 10,0 x 5,5 |11,0 x 7,0 | 14,0 x 8,0 | 19,0 x 9,0 | 21 x 12,5.

Je nach Membranmaterial sind minimale Wassereintrittspunkte von 2070 mbar (DAM100126B), mittlere Luftdurchsätze von 260 l/h bei 70 mbar (DAM100894) und eine Oleophobität von 7 (gemäß AATCC 118-1992) (DAM890B) möglich.

Entsprechend dem gewählten Membranmaterial, gewährleisten die selbstklebenden Druckausgleichselemente von Infiltec® die IP-Schutzklasse (gemäß IEC 529) IP67 und IP68.

Die selbstklebenden Membranen werden aus ePTFE Membranen und Nylon-Vlies gefertigt.

Die selbstklebenden Druckausgleichsmembranen von Infiltec® erfüllen die REACH-Verordnung (sind also zum Beispiel frei von PFOA und PFOS im Sinne der REACH-Verordnung) und entsprechen den Richtlinien 2011/65/EU (RoHS Richtlinie) und 2015/863/EU (erweitere RoHS Richtlinie).

Bei Einhaltung der empfohlenen Lagerbedingungen (16 °C bis 26 °C; relative Luftfeuchte 40% bis 60%, geschützt vor Sonnenlicht) sind die selbstklebenden Druckausgleichsmembranen mindestens zwei Jahre lagerbar.

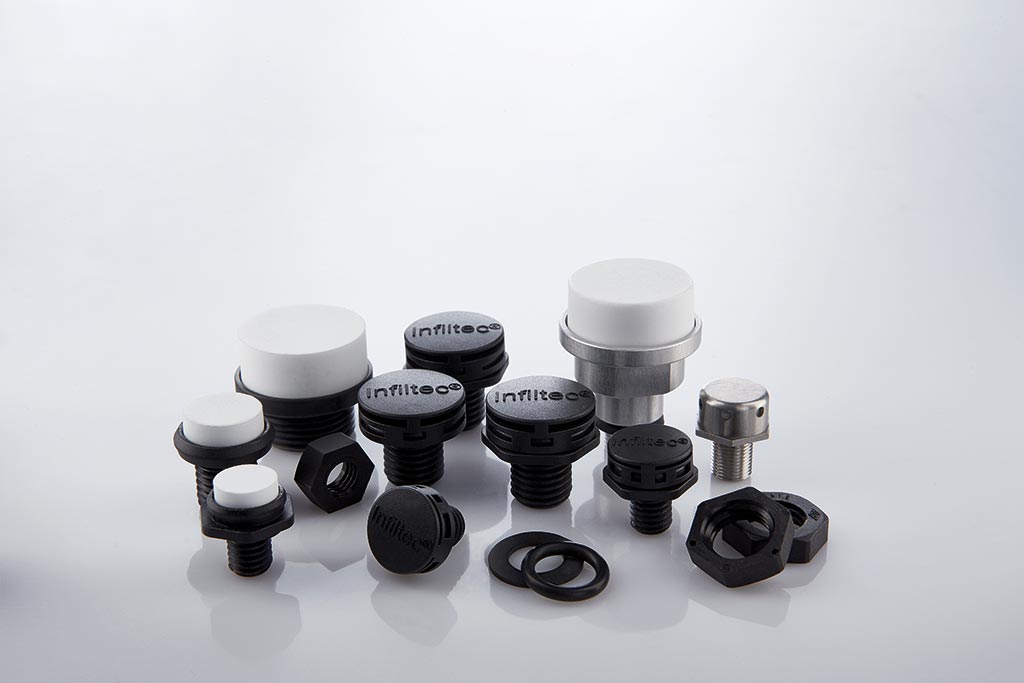

Druckausgleichs-Schraubfilter

Eine hydrophob-oleophobe Membran, verbunden mit einem O-Ring, eingebunden in ein Gehäuse zum Einschrauben, verhindert das Eindringen selbst kleinster Wassertropfen in zu schützende Räume. Der konstante Luftausgleich bleibt jedoch gewährleistet. In das zu belüftende Gehäuse muss zur Aufnahme eines Druckausgleichs-Schraubfilters lediglich ein Gewinde geschnitten werden.

Infiltec® Druckausgleichs-Schraubfilter verbinden so Hochleistungs-Membrantechnik mit hoher Sicherheit und minimiertem Handhabungsaufwand für den Anwender.

Um den unterschiedlichen Kundenwünschen gerecht zu werden, fertigt Infiltec® in Speyer auf Sondermaschinen zahlreiche Varianten von Druckausgleichs-Schraubfiltern in Größenordnungen von wenigen Hundert bis zu mehreren Millionen Bauteilen pro Jahr.

Der Wassereintrittspunkt, den die Schraubfilter von Infiltec® erreichen, beträgt >1 bar. Der typische Luftdurchsatz liegt bei >25 Nl/h (DAS-M8) bzw. >50 Nl/h (DAS-M12).

Die Oleophobität gemäß AATCC 118 wird mit Stufe 7 bis 8 angegeben. Der Einsatztemperaturbereich umfasst -40 °C bis 120 °C.
Mögliche IP-Schutzklassen sind IP66, IP67, IP68, IP69k (Genaueres siehe Datenblatt unten)
Die von Infiltec® verbauten Membranen sind PFOA- und PFOS-frei gemäß REACH.

Druckausgleichs-Clipfilter

Eine hydrophob-oleophobe Membran, verbunden mit einem O-Ring, eingebunden in ein Clip-Gehäuse, verhindert das Eindringen selbst kleinster Wassertropfen in zu schützende Räume. Der konstante Luftausgleich bleibt jedoch gewährleistet. In das zu belüftende Gehäuse muss zur Aufnahme eines Druckausgleichs-Clipfilters lediglich ein Loch gebohrt werden.

Infiltec® Druckausgleichs-Clipfilter verbinden so Hochleistungs-Membrantechnik mit hoher Sicherheit und minimiertem Handhabungsaufwand für den Anwender.
Um den unterschiedlichen Kundenwünschen gerecht zu werden, fertigt Infiltec® in Speyer auf Sondermaschinen mehrere Varianten von Druckausgleichs-Clipfilters in Größenordnungen von wenigen Hundert bis zu mehreren Millionen Bauteilen pro Jahr.

Infiltec® Druckausgleichs-Schraubfilter verbinden so Hochleistungs-Membrantechnik mit hoher Sicherheit und minimiertem Handhabungsaufwand für den Anwender.

Der Wassereintrittspunkt, den die Clipfilter von Infiltec® erreichen, beträgt >1 bar. Der typische Luftdurchsatz liegt bei >45 Nl/h.

Die Oleophobität gemäß AATCC 118 wird mit Stufe 7 bis 8 angegeben. Der Einsatztemperaturbereich umfasst -40 °C bis 120 °C.

Mögliche IP-Schutzklassen sind IP66, IP67, IP68, IP69k (Genaueres siehe Datenblatt unten)

Die von Infiltec® verbauten Membranen sind PFOA- und PFOS-frei gemäß REACH.

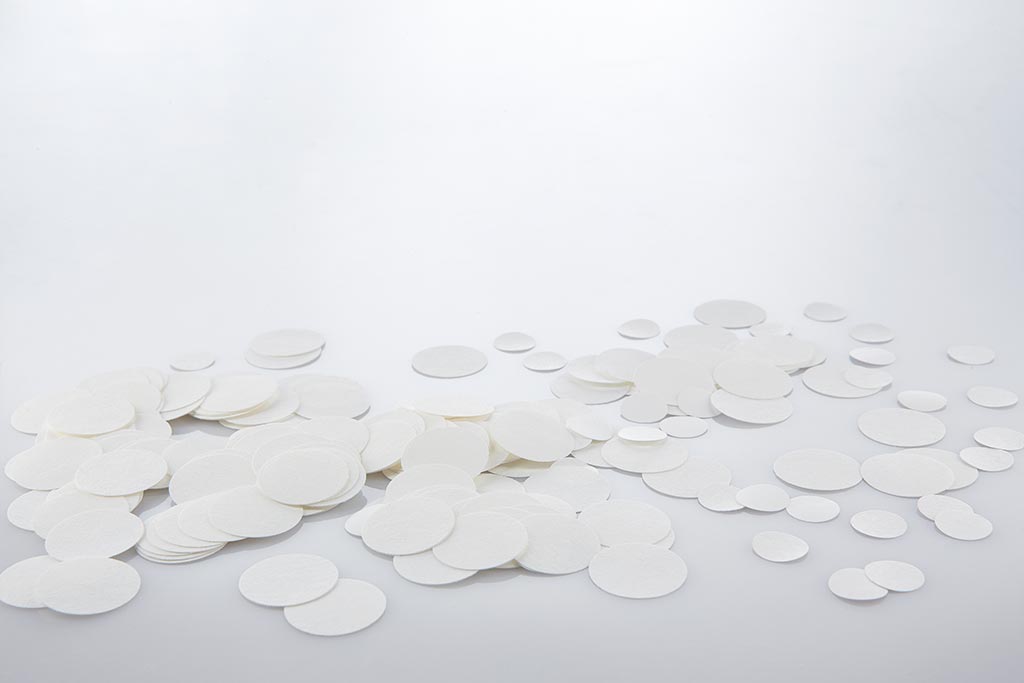

Druckausgleichsmembranen

Hydrophob-oleophobe Membranen in verschiedenen Filterfeinheiten, Abmessungen und Ausführungen, verhindern das Eindringen selbst kleinster Wassertropfen in zu schützende Räume. Der konstante Luftausgleich bleibt jedoch gewährleistet. Das zu belüftenden Gehäuse muss lediglich über eine entsprechende Öffnung verfügen, damit die Funktion der Druckausgleichsmembran nach der Montage gesichert ist.

Infiltec® Druckausgleichsmembranen verbinden so Hochleistungs-Membrantechnik mit hoher Sicherheit und minimiertem Handhabungsaufwand für den Anwender.

Um den unterschiedlichsten Kundenwünschen gerecht zu werden, fertigt Infiltec® auf Sondermaschinen zahlreiche Variationen von Druckausgleichsmembranen in Größenordnungen von wenigen Hundert bis zu mehreren Millionen Bauteilen pro Jahr.
