Edelstahl-Filtergehäuse

Infiltec® entwickelt, produziert und vertreibt Edelstahlfiltergehäuse aus 1.4301, 1.4401 und 1.4571 Edelstahl für die Prozessfiltration von Flüssigkeiten in verschiedenen Anwendungsbereichen der Industrie.

Die Gehäuse sind für Betriebsdrücke von bis zu 25 bar und bis zu 300 °C maximaler und -10 °C minimaler Betriebstemperatur ausgelegt.

Es stehen Ein- und Mehrplatzgehäuse für die Beutelgrößen 1 und 2 sowie Kerzenlängen von 10“ bis 40“ bereit. Die Durchflussleistung kann bis zu 40 m³/h erreichen.

Produkte für Edelstahl-Filtergehäuse
Sie haben Fragen zu unseren Edelstahl-Filtergehäuse oder können nichts für Ihre Ansprüche finden?

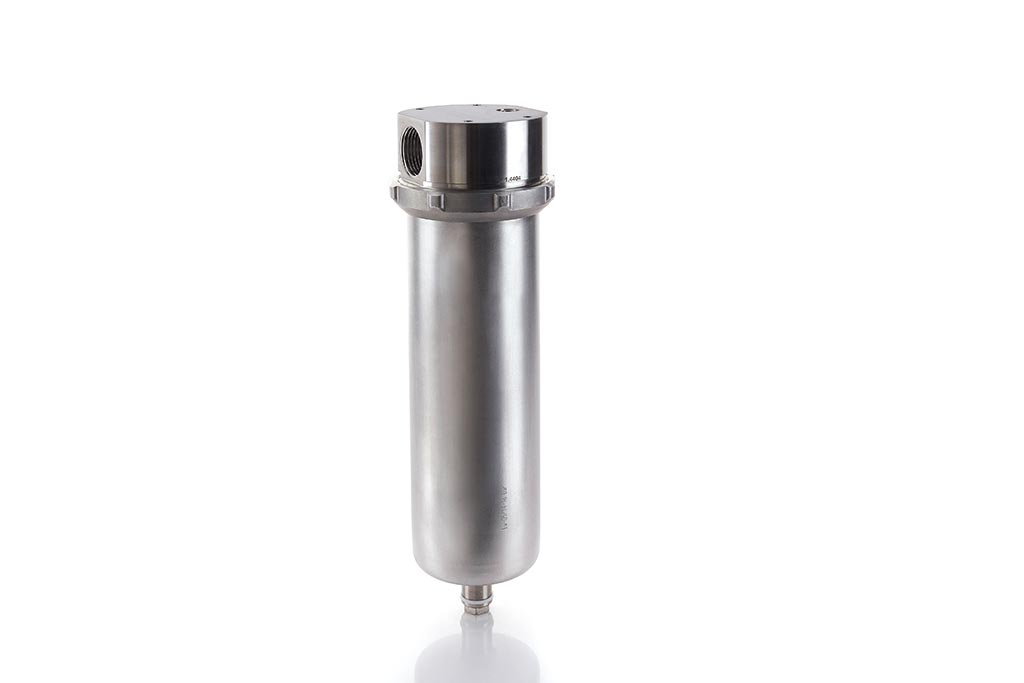

Causa® Kerzenfiltergehäuse Typ TRA

Causa® Kerzenfiltergehäuse Typ TRA sind mit Überwurfmutter und Ablass ausgestattet. Die Filtergehäuse bestehen aus einem gefrästen Filterkopf aus Edelstahl 1.4404 und einem Filtersumpf aus Edelstahl 1.4571

• aus Edelstahl 1.4404 und 1.4571
• Durchfluss: 1 l/min bis 60 l/min
• Anschlüsse Innengewinde G 3/4″ oder G 1″
• Ablass Innengewinde G 3/8"
• Entlüftung Innengewinde G 1/8"
• Pmax: 16 bar; Tmax: 200 °C
• für 5", 9", 10", 19" und 20"-Filterkerzen
• besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird

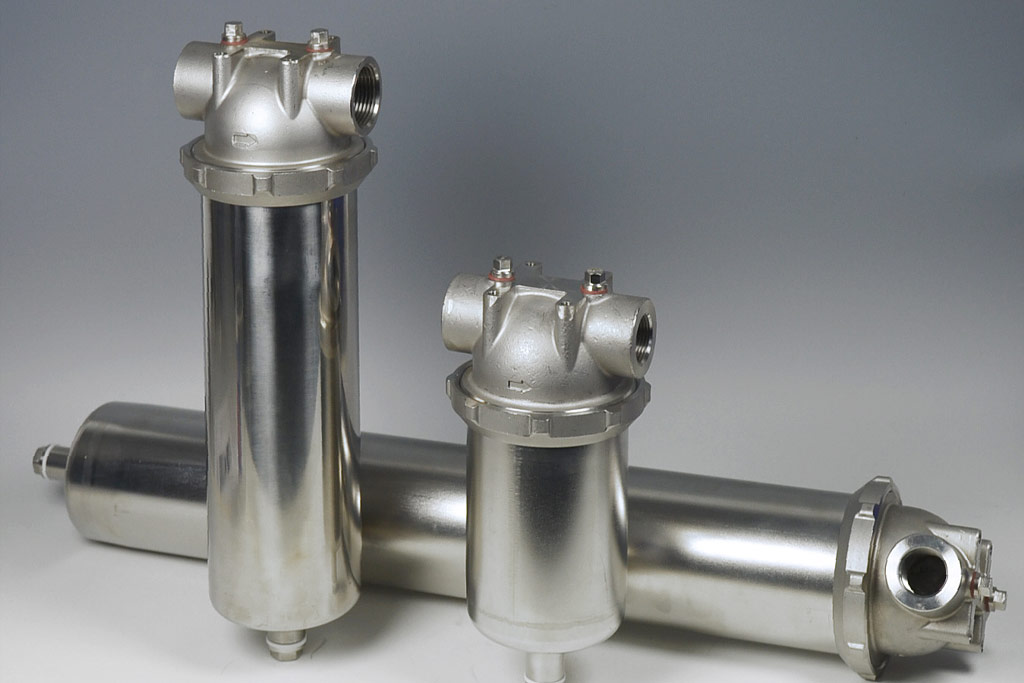

Causa® Kerzenfiltergehäuse Typ TRB

Causa® Kerzenfiltergehäuse Typ TRB sind mit Überwurfmutter und Ablass ausgestattet. Die Filtergehäuse bestehen aus einem 1.4301 Edelstahl Druckguss-Filterkopf und einem 1.4571 Edelstahl Filtersumpf.

• aus Edelstahl 1.4301 und 1.4571
• Durchfluss: 1 l/min bis 60 l/min
• Anschlüsse Innengewinde G 3/4″ oder G 1″
• Ablass Innengewinde G 3/8"
• Entlüftung Innengewinde G 1/8"
• Pmax: 16 bar; Tmax: 200 °C
• für 5", 9", 10", 19" und 20"-Filterkerzen
• besonders geeignet für beengte Platzverhältnisse, da zum Filterwechsel wenig Raum benötigt wird

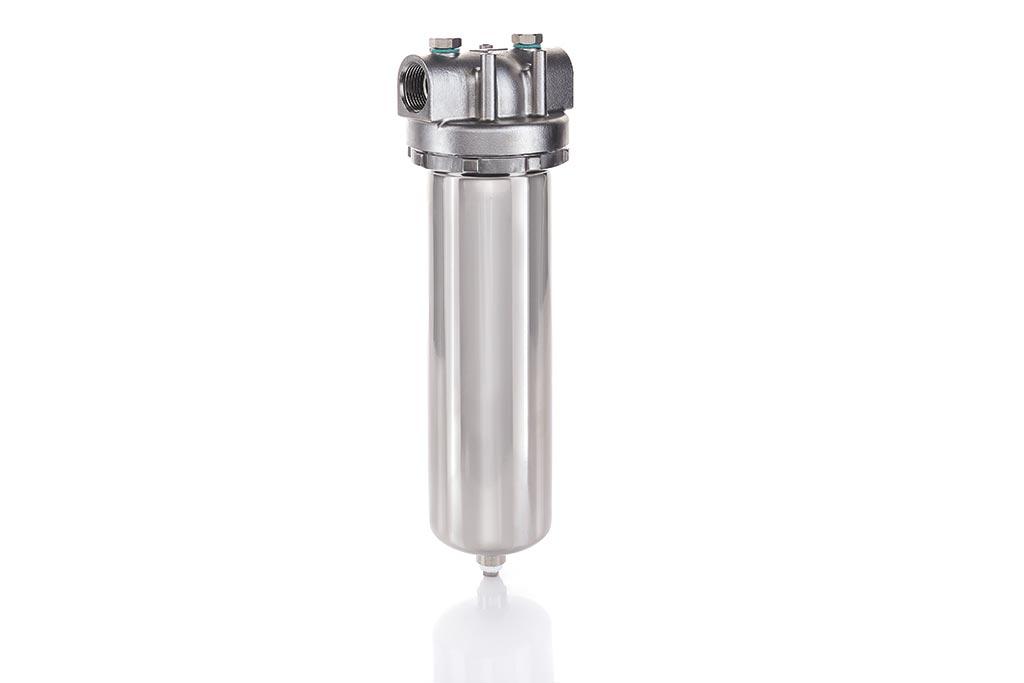

Causa® Kerzenfiltergehäuse Typ TSA/TSB

Causa® Kerzenfiltergehäuse Typ TSA/TSB dichten durch Ihre flexible Filteraufnahme auch dann ab, wenn die Kerzenlänge um einige Millimeter abweicht. In Causa® Kerzenfiltergehäuse Typ TSA/TSB können DOE Kerzen genauso eingesetzt werden, wie Kerzen mit Code 8 Adapter oder – unter Verwendung eines Distanzhalters – Kerzen mit Code 3 Adapter.

• Edelstahl 1.4301 oder 1.4401
• Durchfluss: 1 l/min bis 60 l/min
• Anschluss: G 1″
• Pmax: 25 bar; Tmax: 200 °C
• für Filterkerzen 5″ bis 20″
• variable Filteraufnahme

Causa® Kerzenfiltergehäuse Typ TCA/TCB

Causa® Kerzenfiltergehäuse Typ TCA/TCB dichten durch Ihre flexible Filteraufnahme auch dann ab, wenn die Kerzenlänge um einige Millimeter abweicht. In Causa® Kerzenfiltergehäuse Typ TCA/TCB können DOE Kerzen genauso eingesetzt werden, wie Kerzen mit Code 8 Adapter oder – unter Verwendung eines Distanzhalters – Kerzen mit Code 3 Adapter. Causa® Kerzenfiltergehäuse Typ TCA/TCB sind mit Klammerschnellverschluss ausgestattet

• Edelstahl 1.4301 oder 1.4401
• Durchfluss: 1 l/min bis 60 l/min
• Anschlsss: Rp 1“ (BSPT) Innengewinde
• Pmax: 25 bar;
• Temperaturbereich: -10 °C bis 80 °C
• für Filterkerzen 5″ bis 30″
• mit Klammerschnellverschluss
• wahlweise für Aufnahme von Code 7, Code 3 oder Code 8-Filterkerzen
• variable Filteraufnahme

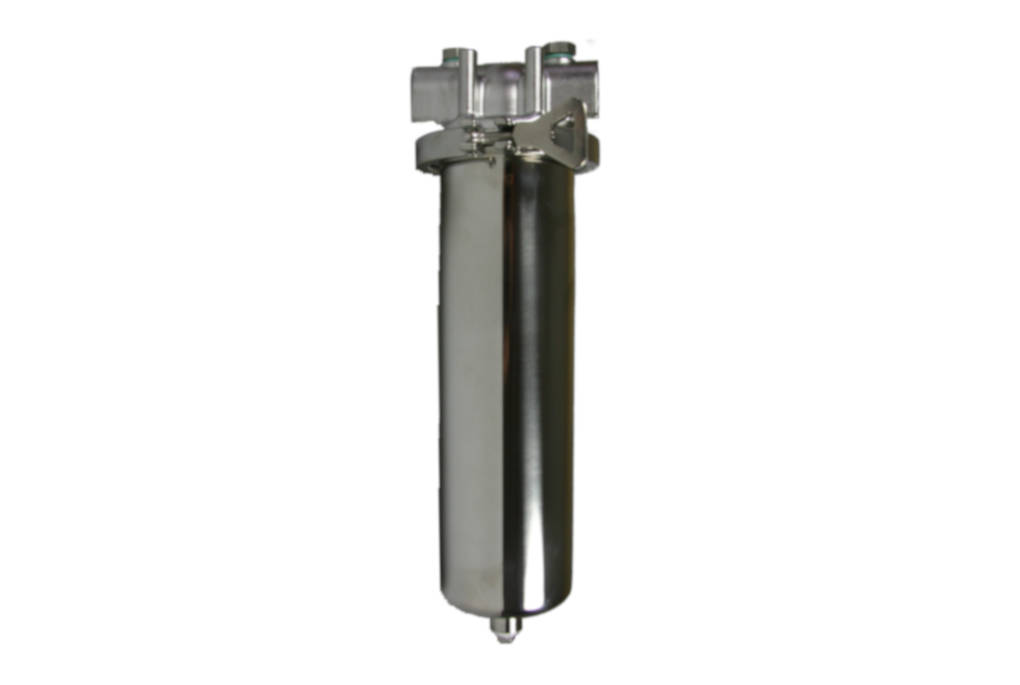

Edelstahl-Kerzenfiltergehaeuse mit Schnellspannklammer der Causa® TCA/TCB-Serie
Edelstahl-Kerzenfiltergehäuse mit Schnellspannklammer der Causa® TCA/TCB-Serie

Causa® Kerzenfiltergehäuse Typ TDA/TDB

Wir erarbeiten derzeit neue Informationsmaterialien zum Kerzenfiltergehäuse Typ TDA/TDB

Kontaktieren Sie uns bitte, wenn Sie Fragen zum Kerzenfiltergehäuse Typ TDA/TDB haben. Nutzen Sie dazu das Kontaktformular, rufen Sie uns an (+49(0)6232-100332-0), oder schreiben Sie uns eine Nachricht (info@infiltec.de).

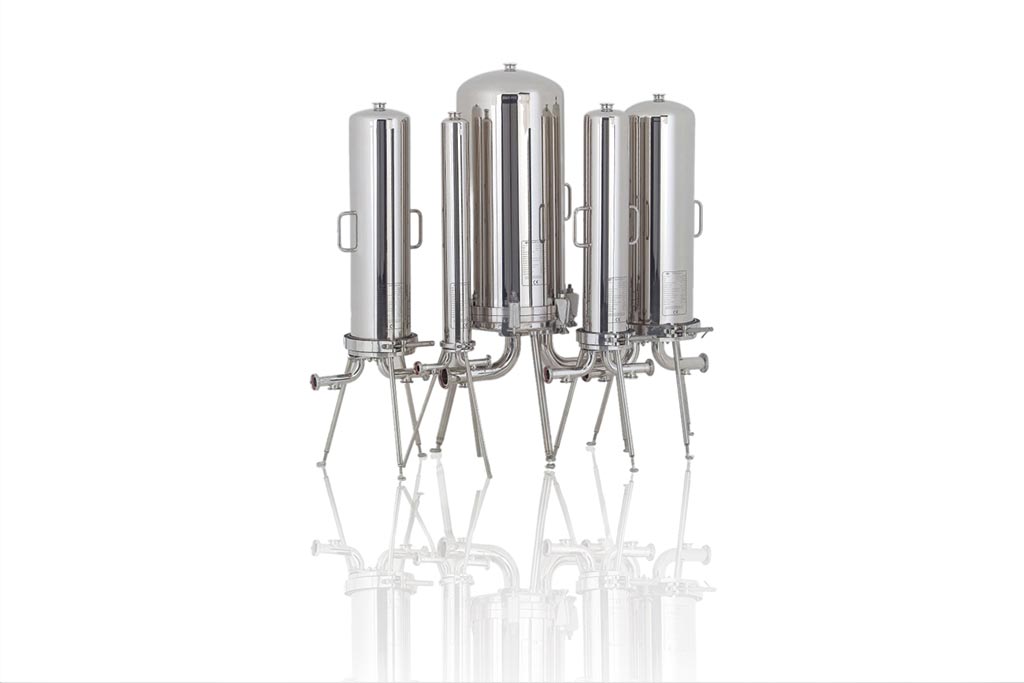

Causa® Kerzenfiltergehäuse Typ CHP

Die CHP-Serie wurde für die Filtration von Getränken (z.B. Bier, Wein, Säfte) entwickelt. Maßgeblich waren dabei die Sicherheit des Filtrationsprozesses sowie die unkomplizierte Bedienbarkeit. Gemäß Druckgeräterichtlinie 2014/68 sind die Gehäuse für die Fluidgruppe 2 bis 10 bar zugelassen.

• Edelstahl 1.4404
• Anschlüsse: DIN 11851 Außengewinde DN25/DN40
• Ablässe: TC 1"/TC 1,5" | Entlüftung: TC 1,5"
• Pmax: 10 bar; Tmax: 150 °C
• für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 1, 3, 5, 8, 12, 18, 24, 30
• Dichtung: Silikon, EPDM, FKM, FEP | Elementaufnahme Code 7 oder Code 8
• Rauheitswert innen: Ra < 0,8 µm, Elektropolierung auf Anfrage

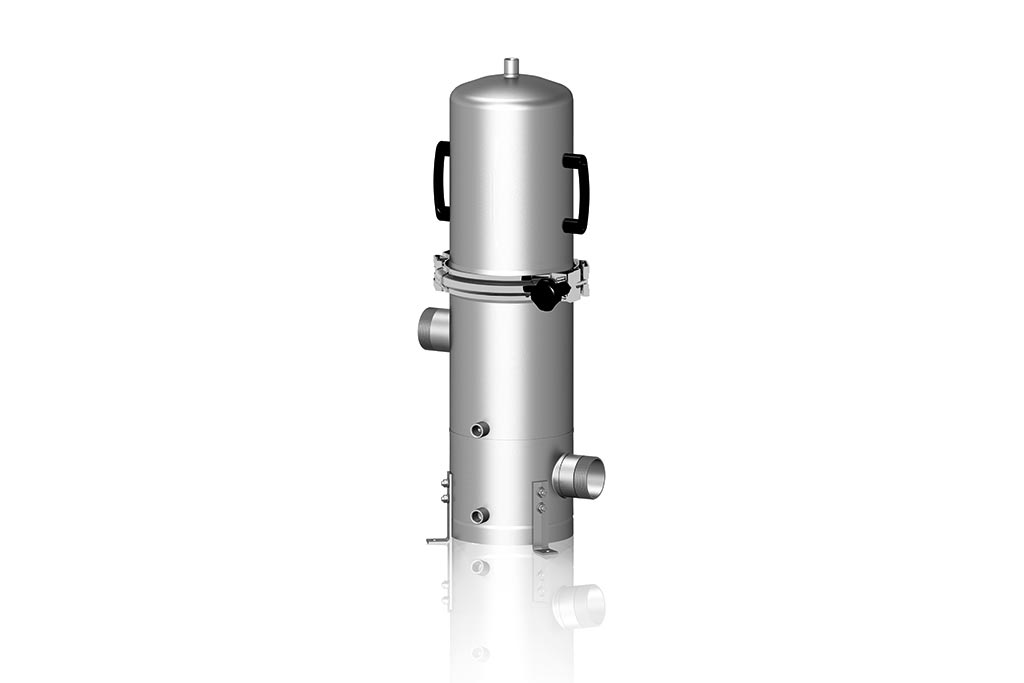

Causa® Kerzenfiltergehäuse Typ CVO

Die CVO-Serie wurde für Anwendungsbereiche entwickelt, in denen ein robustes Industriefiltergehäuse benötigt wird, das einfach zu bedienen und zu reinigen ist. Die V-Band-Klemme gewährleistet einen hohen Sicherheitsstandard. Typische Einsatzfelder sind Wasseraufbereitung und Grob- oder Vorfiltration. Gemäß Druckgeräterichtlinie 2014/68 sind die Gehäuse für die Fluidgruppe 2 bis 10 bar zugelassen.

• Edelstahl AISI 316L (Bauteile mit Fluidberührung), AISI 304 (Bauteile ohne Fluidberührung)
• Anschlüsse: BSP 2“, 21/2“, 3“ Außengewinde; Flansche EN1092-1 DN50, DN65, DN80
• Ablässe: BSP 1/2“ Innengewinde | Entlüftung: BSP 1/2“ Innengewinde
• Pmax: 10 bar; Tmax: 90 °C
• für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 3, 5, 8,
• Dichtung: EPDM, Silikon | Elementaufnahme Code 7, Code 8, DOE

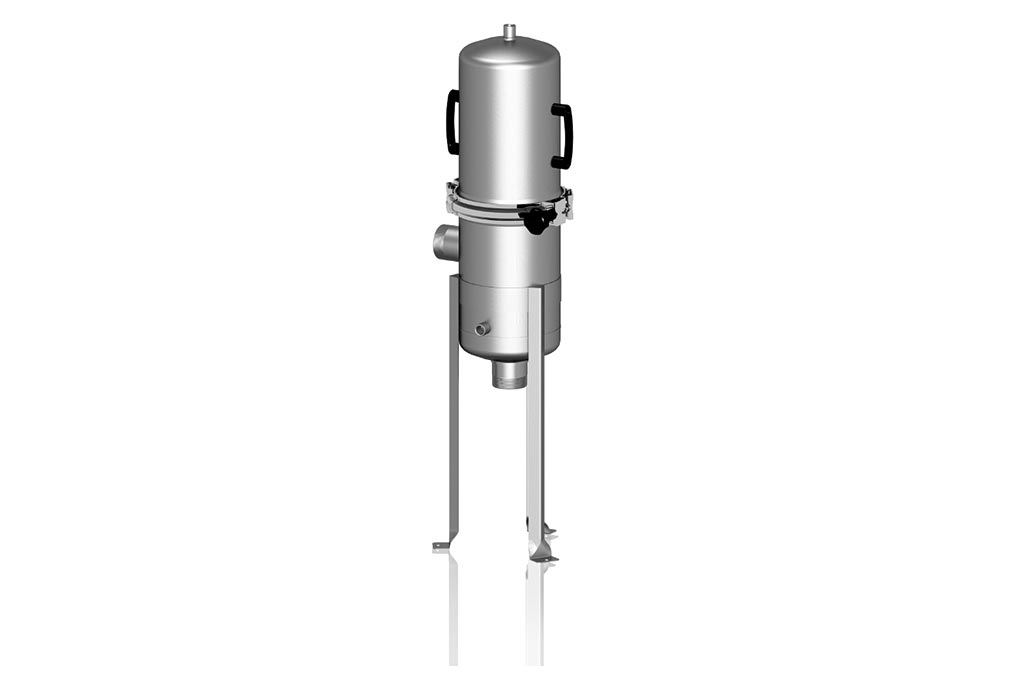

Causa® Kerzenfiltergehäuse Typ CVL

Die CVL-Serie wurde für Anwendungsbereiche entwickelt, in denen ein robustes Industriefiltergehäuse benötigt wird, das einfach zu bedienen und zu reinigen ist. Die V-Band-Klemme gewährleistet einen hohen Sicherheitsstandard, während die höhenverstellbaren Beine die Aufstellung erleichtern. Typische Einsatzfelder sind Wasseraufbereitung und Grob- oder Vorfiltration. Gemäß Druckgeräterichtlinie 2014/68 sind die Gehäuse für die Fluidgruppe 2 bis 10 bar zugelassen.

• Edelstahl AISI 316L (Bauteile mit Fluidberührung), AISI 304 (Bauteile ohne Fluidberührung)
• Anschlüsse: BSP 2“, 21/2“, 3“ Außengewinde; Flansche EN1092-1 DN50, DN65, DN80
• Ablässe: BSP 1/2“ Innengewinde | Entlüftung: BSP 1/2“ Innengewinde
• Pmax: 10 bar; Tmax: 90 °C
• für Filterkerzen 10″ bis 40″ | Kerzenanzahl: 3, 5, 8,
• Dichtung: EPDM, Silikon | Elementaufnahme Code 7, Code 8, DOE

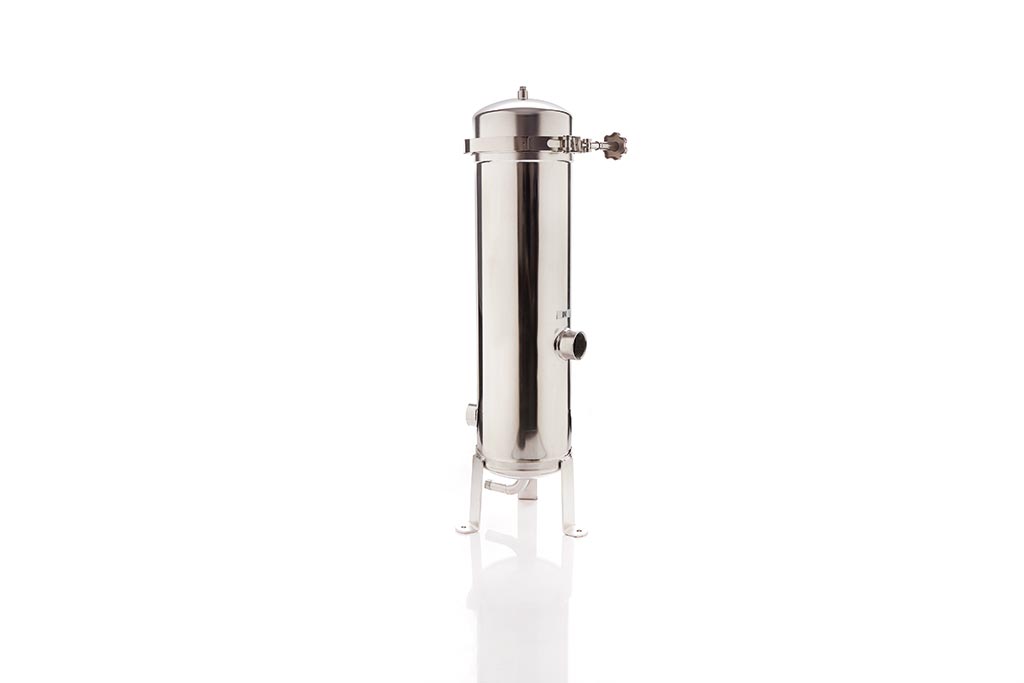

Causa® Kerzenfiltergehäuse Typ CMA/CMB

Die Mehrfach-Kerzenfiltergehäuse Causa® Kerzenfiltergehäuse Typ CMA/CMB sind wirtschaftlich in der Anschaffung und einfach zu bedienen.

• Edelstahl 1.4301 oder 1.4401
• Durchfluss: bis 350 l/min
• Anschlüsse: Rp 11/2″ oder Rp 2″
• Pmax: 10 bar; Tmax: 100 °C
• für Filterkerzen 10″ bis 30″
• variable Filteraufnahme

Edelstahl-Gehäuse für zwei plissierte Großflächenfilterelemente: SEC-02-PGF

Das Filtergehäuse nimmt bis zu zwei plissierte Großflächenfilter Causa® PGF
auf und wird mittels Deckel und Spannklammer verschlossen.
Entwickelt wurde das Gehäuse für plissierte Großflächenfilterelemente (PGF). Damit ist es für die Filtration von Flüssigkeiten mit hohen Feststoffanteilen (bis 3 m³/h) optimiert. Die PGF-Filter können aber auch als Beutelfilterersatz für Flüssigkeiten mit nur geringem Feststoffanteil verwendet werden; dann sind Durchflüsse bis 10 m³/h möglich.
Der maximale Betriebsdruck liegt bei 10 bar, die maximale Betriebstemperatur bei 100 °C.
Als Anschluss kann zwischen DN50 DIN Flanschen und ANSI 2“ Flanschen gewählt werden. Dichtungen stehen in NBR, EBDM und FKM zur Verfügung.
Die Gehäuse sind serienmäßig mit einer Führung zur Aufnahme der plissierten Großflächenfilter ausgestattet.
Als Zubehör sind ein Fußgestell sowie eine Ein– und Ausbauhilfe erhältlich.

Spezifikation

Anschlüsse: DN50 DIN Flansch; 2“ ANSI Flansch

Werkstoff: Edelstahl 1.4404
Dichtung: NBR (standard), EPDM, FKM

Max. Betriebsdruck: 10 bar
Max. Betriebstemperatur: 100 °C

Filter: 2 x Causa® PGF

Max. empfohlener Durchsatz: 3 m³/h bei hohem Feststoffgehalt
bis 10 m³/h als Beutelersatz

Volumen: 19,6 Liter
Gewicht: 21 kg
Höhe: 1111 mm (+/- 2 mm)

Einstufung nach DGRL: Entspricht Art. 4 III. 2014/68/EU

Causa® Kerzenfiltergehäuse Typ CMC

Causa® Kerzenfiltergehäuse Typ CMC werden in nahezu allen Anwendungsbereichen eingesetzt. Der Deckel-Schnellverschluss mit Hilfe einer Profil-Spannschelle gewährleistet einen schnellen und einfachen Filterkerzenwechsel.

• Edelstahl 1.4301 oder 1.4401
• Anschlüsse: R11/2″ oder R2″ Innengewinde oder R2″ oder R21/2″ Außengewinde
• Entleerung: 1/2" Innengewinde | Entlüftung 3/8" Innengewinde
• Pmax: 10 bar | Tmax: 80 °C
• für Filterkerzen 10″ bis 40″
• variable Filteraufnahme
